18 août 2009 2 18 /08 /août /2009 14:45
Voilà...les plans sont terminés et donc à être déposés à la mairie (après les dizaines de photocopies...)

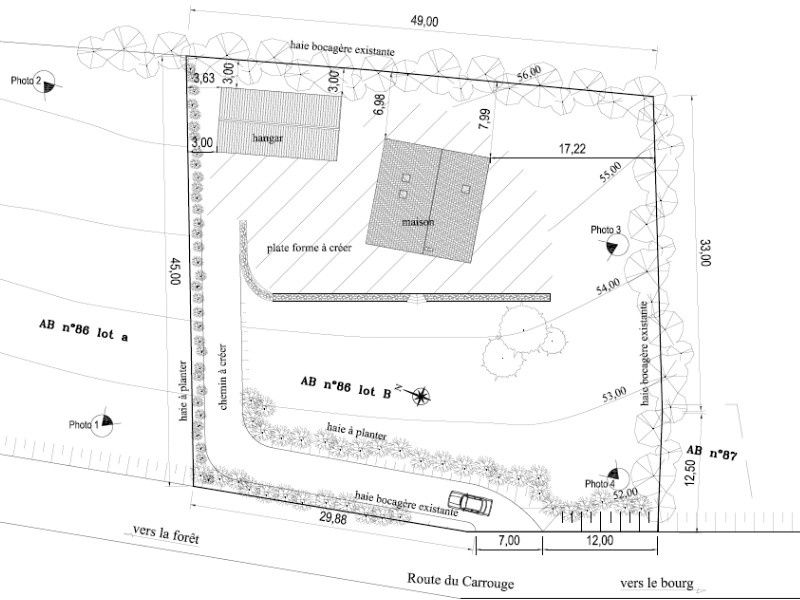

LE PLAN MASSE
qui montre l'implantation des constructions, le chemin à créer, les haies à planter, etc...







LES FACADES

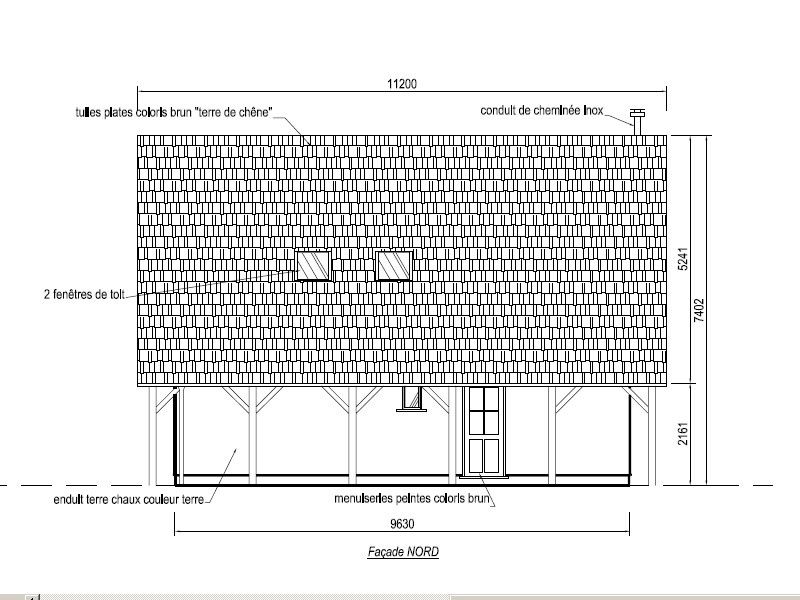

   -  la façade nord : c'est l'entrée de la maison, avec une descente de toit importante pour protéger un maximum du froid et permettre de s'abriter en rentrant dans la maison. La toiture sera en tuiles plates. Les fenêtres de toit se trouvent dans la salle de bain.






La façade sud, 2 versions !
Ce n'est pas qu'on n'arrive pas à se décider, mais il y a la version JOUR et la version NUIT. Très important, puisque les volets sont très grands et coulissent le long de la façade

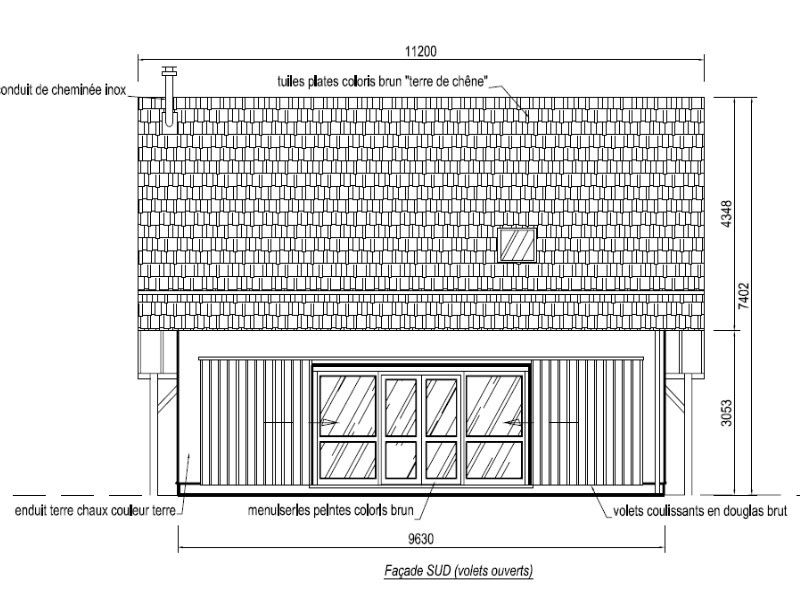

La version JOUR avec les grande baies vitrées et les volets ouverts :





La fenêtre de toit est celle de notre chambre...juste pour profiter de la vue...

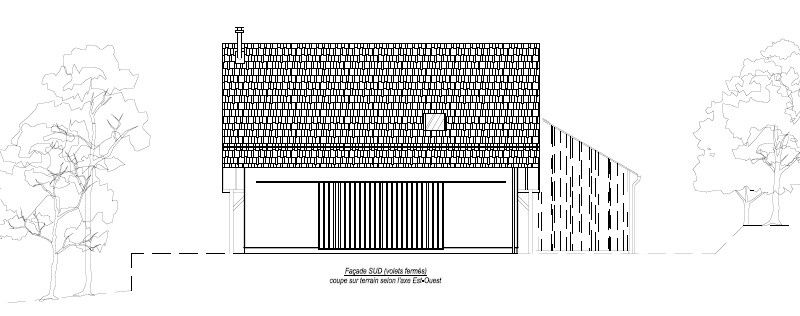

La version NUIT sur laquelle on peut voir la coupe sur le terrain  et deviner le hangar derrière la maison :










LES PIGNONS

- le pignon ouest, côté rue, avec une belle vue sur la campagne :




La petite fenêtre du rez-de-chaussée est celle du bureau. Celle de droite se trouve dans le salon.
A l'étage, les fenêtres des 2 chambres.
La partie haute du pignon est en bardage bois pour protéger des intempéries.
Le conduit du poêle passe à l'extérieur de la maison.

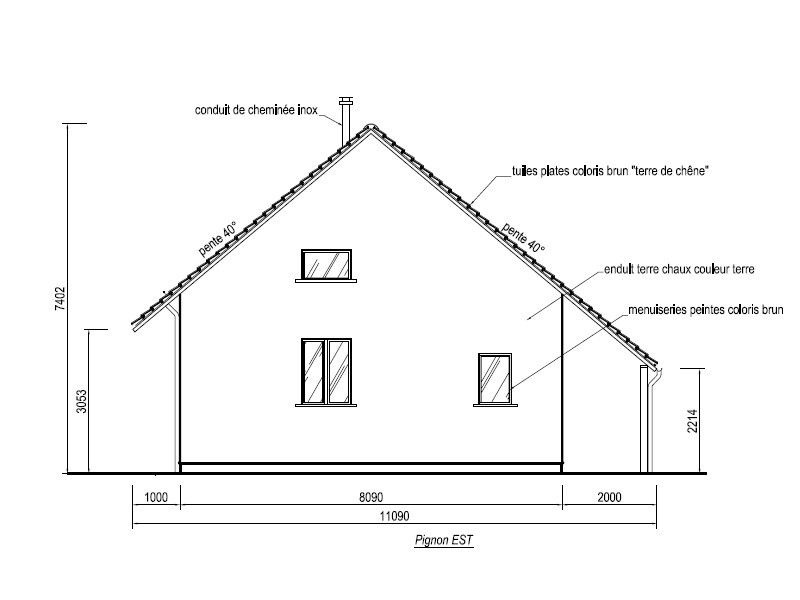

Le pignon est :





A l'étage, notre chambre.
Au rez-de-chaussée, la grande fenêtre de la cuisine, la plus petite dans la buanderie/arrière-cuisine.



LES PLANS

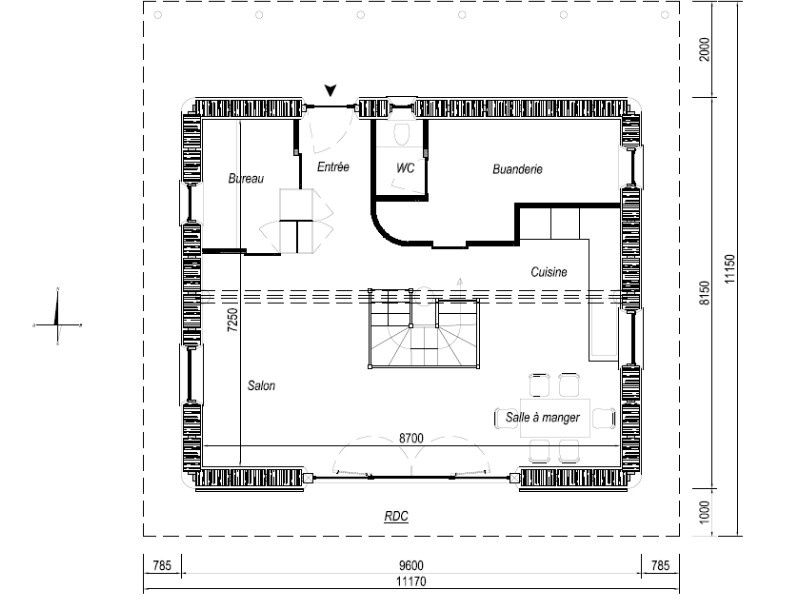

  - le rez-de-chaussée :





Voici donc le plan de la maison.  Les principes de base :

  -  une maison compacte, mais réfléchie : pas de gaspillage d'espace
  -  des espaces-tampon au nord (bureau, buanderie, entrée).
  -  un grand espace ouvert, mais séparé par l'escalier.
  -  un bureau au rez-de-chaussée, en lien direct avec le séjour.
  -  un espace cellier/buanderie avec toilettes sèches.
  - de grandes baies au sud.
  -  la cuisine à l'est (soleil du matin).
  - des fenêtres dans le salon et le bureau pour la mumière et surtout pour la vue.

Une question se pose encore : la place du poêle... nous avons laissé tomber l'idée de le mettre sous l'escalier car ça nous arrange de pouvoir faire sortir le tuyau par le pignon (questions d'étanchéité, de passage du conduit).
Il sera certainement placé entre le bureau et la fenêtre du salon.

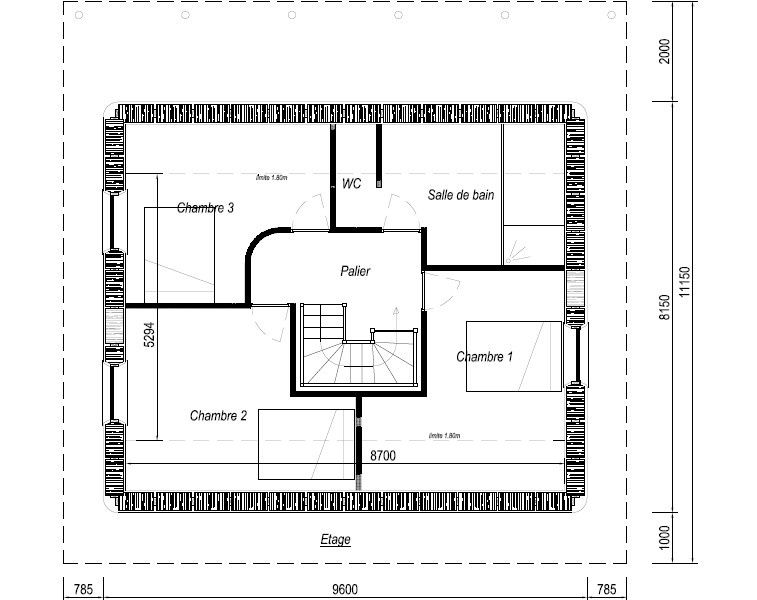

L'étage :






Rien d'exceptionnel !! Nous avons simplement réfléchi à disposer la salle de bain au-dessus de la cuisine pour des questions de tuyauterie ! Nous pensons que ça va simplifier les choses.

Sur le palier, qui est totalement fermé et dans lequel on ne peut avoir de fenêtre de toit (plafond du grenier), on pense faire un puits de lumière. C'est un tuyau surmonté d'un globe en plastique qui vient dans le plafond et apporte de la lumière naturelle.


Voili pour la maison.

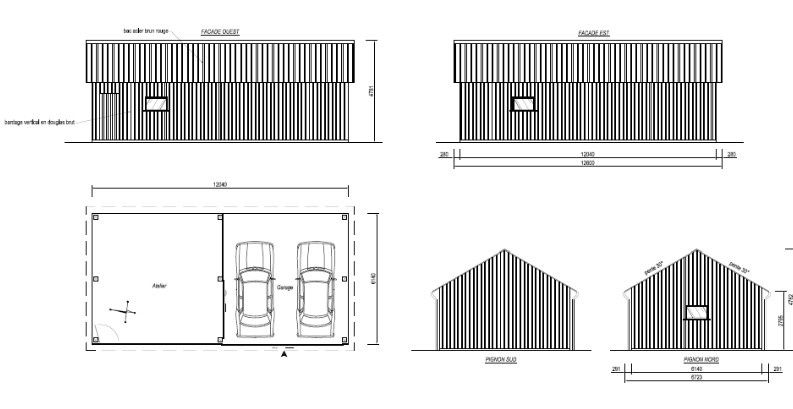

Et maintenant, le hangar (bardage bois et bac acier rouge) :





Ca parait accessoire, mais c'est quand même par ce hangar que tout va commencer ! Eh oui, nous avons besoin d'un atelier pour le chantier et nous allons donc nous attaquer en priorité à ce morceau !

Arnaud n'a pas chômé et a joué de l'autocad et du sketchup (pas la sauce, hein !).


Pour le plaisir, la famille comtemplant la maison virtuelle :





On s'y croirait presque...
non ?
